形彫電解
ElectroChemical Machining
長野県で精密加工、金型製作、精密部品加工をしています。
精密部品加工、金型部品、精密電解加工、精密加工は試作から量産まで承ります。

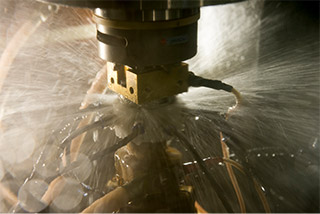

形彫電解加工とは
基本的な原理は電気分解です。電極形状に応じた溶出速度差を利用して形づくります。
放電加工と異なり高温にならないため、ワークへの熱影響が無いなど、様々な特徴があります。
| 最大ワーク | 590×730×730 |
|---|---|
| 最大加工面積 | 80cm² |
| 最大電流 | 8000A |
| 加工精度 | ±0.01程度（条件次第で数μmまで可） |
1ロットあたり、数百個～数千個の量産向き
| 形彫り電解加工 | 切削加工 | 研削加工 | 放電加工 |
|---|---|---|---|
|
加工精度 △～〇 |
加工精度 〇～◎ |
加工精度 ◎ |
加工精度 〇～◎ |
|
加工早さ 〇～◎ |
加工早さ 〇～◎ |
加工早さ △～◎ |
加工早さ △～〇 |
|
多数同時加工 〇～◎ |
多数同時加工 主軸数で〇 |
多数同時加工 直線的なら〇 |
多数同時加工 〇～◎ |

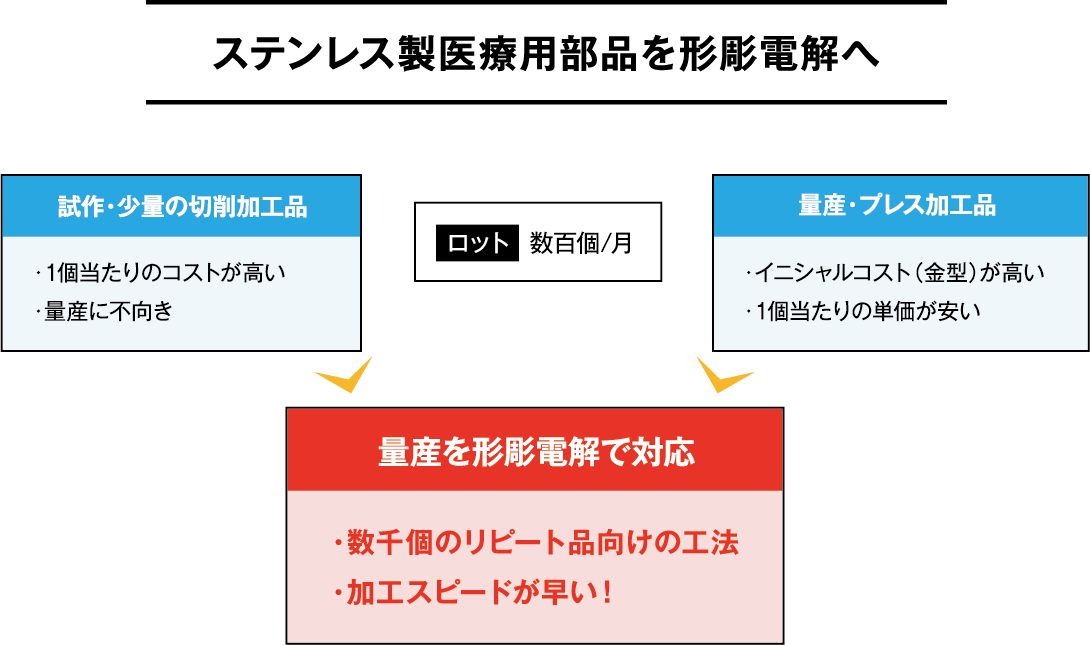

VA提案事例
石原産業なら、試作から量産時の立ち上げ、量産品まで一貫で対応できる為、トータルコストダウンにつながるご提案が可能です。
※立ち上げ時には、金型が必要になる為、イニシャルコストが発生します。数千個の継続性のある量産品向けの設備です。

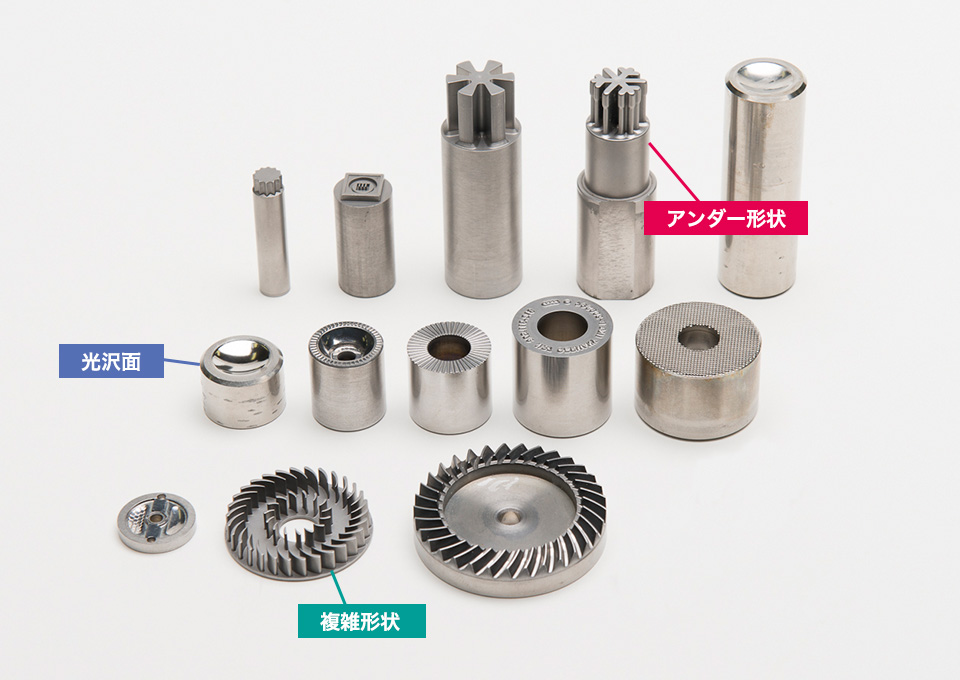

加工サンプル
品質の安定
熱による変形、変質層やバリの発生がほぼ無い。
低コストで高い再現性
電極の繰り返し使用が可能。
高い量産性
複数のワークに対する同時加工。
ステンレスは最適
ステンレス、焼き入れ鋼、ハイス鋼など、硬度の高い素材向き。
